Janitza Universal powermetre

Måler og lagrer 1- og 3-faset U, I, W, Wh, Powerfaktor, frekvens, harmoniske, THD, lækstrøm etc.

Janitza er en tysk producent af tavleinstrumenter og er førende inden for sit felt. Janitza udvikler og producerer instrumenter og løsninger inden for følgende områder:​

  • ​El-kvalitet (måling, registrering, bestemelse af effektkvalitet)
  • Energioptimering (max. værdi styring, opsamling af data, styring af udgifter)

Janitza har en bred palette af instrumenter og registreringsudstyr, lige fra den simple monitor og op til den meget avancerede, hvor alle tænkelige elektriske parametre kan måles, beregnes og vises på display.

​Instrumenterne kan leveres med:

  • RS232 interface
  • RS485 interface
  • Ethernet interface
  • USB interface
  • Profibus interface
  • M-Bus interface

​Der medleveres uden beregning Janitza GridVis software

    Janitza UMG 512​​

    • Class A instrument
    • ​Harmonics up to the 63rd harmonic, odd / even
    • Flicker measurement
    • Short term interruptions (from 10 ms)
    • Transient recorder (> 39 μs)
    • Start-up currents (> 10 ms)
    • Imbalance
    • Half wave RMS recordings (up to 11 min.)
    • Events can be displayed as waveforms
    • Digitale input / output
    • RCM / læktrøms måling
    • 256M byte flash memory

    ​Hent datablad her

    Kontakt:

    ​Niels Brix

    ​T: 43 96 30 10

    ​E: nb@metronic.dk

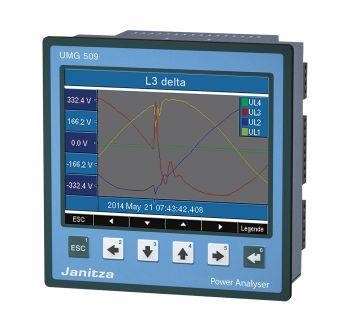

Janitza UMG 509​

  • Harmonics up to 63th harmonic
  • Short-term interruptions (> 20 ms)
  • Transient recorder (> 50 μs)
  • Starting currents (> 20 ms)
  • Unbalance
  • Accuracy
  • Energy: Class 0.2S (... / 5 A)
  • Strom: 0,2 %
  • Spannung: 0,1 %
  • 256 MByte Flash
  • 32 MB SDRAM​

Hent datablad her

Kontakt:

​Niels Brix

​T: 43 96 30 10

​E: nb@metronic.dk

Janitza UMG 96-PA

MID certificeret instrument (kan bruges til energiafregning)​

General

  • Accuracy of measurement with voltage, current 0.2%
  • Accuracy of measurement with active energy (kWh, .../5 A) Class 0.5S

​Supply voltage

  • AC 90V – 277V (50/60) Hz or DC 90V – 250V, 300V CAT III

​Inputs and outputs

  • 3 digital inputs and outputs
  • 1 analogue output

​RMS - momentary values, e.g.:

  • Current, voltage, frequency
  • Effective, reactive and apparent power
  • Power factor

​Energy measurement

  • Active, reactive and apparent energy

Recording of the mean values, e.g.:

  • Voltage, current / live and maximum
  • Active, reactive and apparent power / present and maximum
  • Frequency / present and maximum

​Measurement of the power quality

  • Harmonics per order / current and voltage: 1.–25.
  • Distortion factorTHD-U /THD-I in %
  • Current and voltage, positive, zero and negative sequence component

​Measured data recording

  • 4 MB Memory (Flash)
  • Mean, minimum, maximum values

​Interface / protocol

  • RS485 / Modbus RTU
  • ​Programming / threshold values / alarm management
  • Comparator (2 Groups with 3 comparators each)

​Network visualisation software

  • GridVis®-Basic (in the scope of supply)

Hent datablad her

Kontakt:

​Niels Brix

​T: 43 96 30 10

​E: nb@metronic.dk​​

Janitza UMG 96RM​

Janitza UMG er et meget kompakt og økonomisk instrument til lav- og mellemspændings netværk. Foruden alle almindelige elektriske parametre, så har instrumentet en lang række ekstra features som man ellers kun finder i meget dyrere instrumenter. F.eks måling af harmoniske op til den 40th. , LCD display med baggrundsbelysning, op til 4 digitale input og 6 digitale output .

  • TRMS måling
  • Kontinuerlig måling af spænding og strøm med hastighed på hhv. 21,3kHz og 25,6kHz
  • Harmonisk analyse op til den 40th.
  • Høj målenøjagtighed, U og I 0,2% og energi 0,5%
  • ​Måling af 1- og 3- faset elektriske størrelser
  • Harmoniske
  • THD
  • Lækstrøm
  • Ethernet
  • M-Bus
  • Profibus DP
  • RS232
  • RS485
  • USB
  • Webserver / email
  • Stor memory for optagelse af målinger

Hent datablad her

​​Kontakt:

​Niels Brix

​T: 43 96 30 10

​E: nb@metronic.dk

Janitza UMG 604E UMG 604-EP PRO

  • Power quality
  • Harmonics up to 40th harmonic
  • Short-term interruptions (> 20 ms)
  • Transient recorder (> 50 μs)
  • Starting currents (> 20 ms)
  • Unbalance
  • Full wave effective value recording (up to 4.5 min.)

​​

Measured data memory

  • 128 MByte Flash

2 digital inputs

  • Pulse input
  • Logic input
  • State monitoring
  • HT / LT switching
  • Emax resetting

2 digital outputs

  • Pulse output kWh / kvarh
  • Switch output
  • Threshold value output
  • Emax output
  • Logic output

(expandable via external I/O modules, see chapter 05, Industrial data communications)

Temperature measurement

  • PT100, PT1000, KTY83, KTY84

Interfaces

  • ​Ethernet
  • RS232
  • RS485
  • Profibus​

Hent datablad her​

Kontakt:

​Niels Brix

​T: 43 96 30 10

​E: nb@metronic.dk

Janitza UMG 605-PRO

  • Continuous power quality monitoring (e.g. EN 50160)
  • Harmonics analysis up to the 63rd harmonic, even and odd
  • Interharmonics
  • Distortion factorTHD-U /THD-I
  • Measurement of positive, negative and zero sequence component
  • Flicker measurement in accordance with DIN EN 61000-4-15
  • Logging and storage of transients (> 50 μs)
  • Recording of short-term interruptions (> 20 ms)
  • Monitoring start-up processes
  • Recorder for limit value events
  • 4 voltage and 4 current measurement inputs
  • Logging and digitalisation of effective values (true RMS) of currents and voltages (15 – 440 Hz)
  • Continuous sampling of the voltage and current measurement inputs at 20 kHz
  • Recording of over 2,000 measured values per measurement cycle (200 ms)
  • Stipulation of nominal current possible for measuring current events
  • Fourth current measurement input is suitable for measuring the current in the neutral or PE conductor or for measuring any potential difference between N and PE
  • Large measured data memory (memory range = 5 000 000 measured values)
  • Simple remote polling of measured data via the device's own homepage
  • All interfaces can be used simultaneously
  • Up to 4 ports can be accessed simultaneously

Hent datablad her

Kontakt:

​Niels Brix

​T: 43 96 30 10

​E: nb@metronic.dk

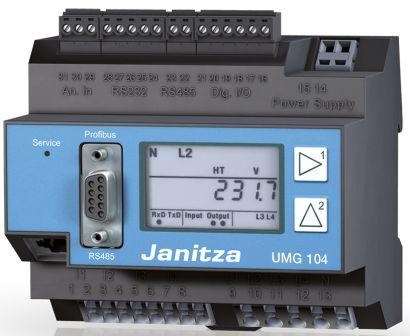

​​Janitza UMG 104 UMG 104P

Power quality

  • Harmonics analysis up to 40th harmonic
  • Unbalance
  • Rotary field indication
  • Distortion factorTHD-U /THD-I
  • Measurement of positive, negative and zero sequence component

High-speed-Modbus

  • Fast and reliable data exchange via RS485 interface
  • Speed up to 921.6 kB/s

Secure and rapid communication via Modbus and Profibus

  • Rapid, cost-optimised and reliable communication in existing Fieldbus architectures
  • Integration in PLC systems and building management systems
  • High flexibility due to the use of open standards
  • Large measurement data memory
  • 4 MByte
  • 156.000 saved values
  • Recording range dependent on the user-defined measurement data memory configuration over a few months
  • Recording freely configurable

​The UMG 104 goes far beyond the limits of digital multifunction measurement devices thanks to the integration of additional functions:

  • Multifunction measurement device
  • State monitoring
  • Data logger
  • Meters (kWh, kvarh)
  • Temperature monitoring
  • Harmonics analyser

Hent datablad her

Kontakt:

​Niels Brix

​T: 43 96 30 10

​E: nb@metronic.dk

​Janitza 103-CBM

Measurement and energy data memory

  • If all profiles are activated, 400,000 measured values can be saved – this represents a period of 144 days.

​Clock

  • Measured data with precise timestamp

​Minimum, maximum and working values

  • Saving of the minimum, maximum and working values

​Communication

  • ​RS485
  • RS485 with ground connection and 3-pole plug (A, B, GND)
  • Galvanic separation incl. DC/DC converter

​Simple setting of the Modbus address

  • Clear and intuitive adjustment directly on the device

​CREST factor

  • Measurement for the power quality
  • Fail-safe operation
  • ​Comparator
  • 2 comparator groups with 3 comparators each (A-C)
  • The results of comparators A to C can be combined with AND/OR operators (can be read out via Modbus)

Hent datablad her

Kontakt:

​Niels Brix

​T: 43 96 30 10

​E: nb@metronic.dk​​

Janitza UMG 20CM

UMG 20 CM kan måle 1 x 3 faset spænding og samtidigt 20 x strøm. Endvidere kan UMG 20CM måle lækstrøm. UMG 20CM er meget velegnet som PDU i datacentre.

  • 4 spændingsindgange 0,5% nøjagtighed
  • 20 strømindgange 0,5% nøjagtighed
  • 20LED for status (grøn ok, gul advarsel og rød for at nominel strøm er overskredet)
  • Lækstrømsmåling
  • Høj samplerate, 20.000 målinger pr. sek.
  • Harmonisk analyse
  • Standard V, A, kW, kVar og KWh

Hent datablad her

Kontakt:

​Niels Brix

​T: 43 96 30 10

​E: nb@metronic.dk

ProData datalogger

Janitza ProData har en meget stor 32 MB flash hukommelse. ProData er beregnet til at opsamle (konsolidere) data fra diverse sensorer der måler vandforbrug, gasforbrug, elforbrug etc.

ProData har 15 digitale / pulsindgange og kan desuden opsamle data fra op til 32 sub-metre via

Seriel kommunikationsbus. ProData kan opsamle data fra op til 37 enheder og give statusmeddelelser og alarm. ProData har Ethernet- og RS485 interface.

  • 15 digitale / impulsindgange
  • 32 sub-metre kan forbindes via seriel bus
  • 3 digitale udgange
  • Temperaturindgang
  • Ethernet interface (Modbus TCP, NTP, …)
  • RS485 (Modbus RTU
  • 32 MB flash memory
  • Clock- og batteri-funktion
  • Indstilling af grænseværdier og alarm
  • Modbus-Ethernet-Gateway funktion
  • Lagrer min og max værdier med tidsstempling
  • Opsamlede værdier kan udlæses via interface

​Hent datablad her

Kontakt:

​Niels Brix

​T: 43 96 30 10

​E: nb@metronic.dk

Gridvis software

  • ​Nemt intuiativ brugerinterface
  • Konfiguration af instrumenter og system
  • On-line grafisk præsentation. Visning af historiske værdier
  • Visning af minimum-, max- og middelværdier
  • Eksport til CSV filer
  • Mulighed for at kreere af egne rutiner. F.eks. bede om en email når grænseværdier over-eller underskrides
  • Raport generator
  • Opsætte virtuelle instrumenter (f.eks. energimåling i 3 knudepunkter adderes og resultatet konsolideres i et virtuelt instrument)

Hent datablad her​

Kontakt:

​Niels Brix

​T: 43 96 30 10

​E: nb@metronic.dk

OPC server

​Janitza instrumenter kan også benyttes af systemer der ikke supporterer de gængse protokoller som Janitza instrumenter benytter. Her kan der benyttes OPC server. OPC server er et standardiseret interface for nem dataudveksling uden at systemerne har eksakt kendskab til hinandens protokoller.

Hent beskrivelse på OPC server her​
